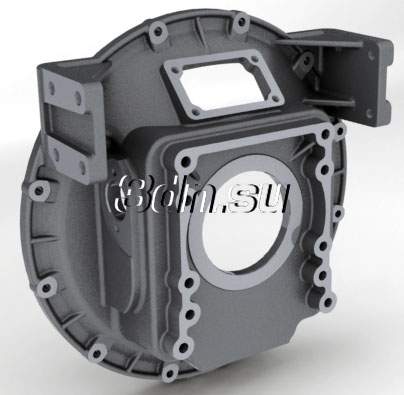

Картер сцепления

Картер сцепления экспериментальной коробки передач для рядных серийных двигателей, материал алюминиевый сплав. 3D модель выполнена в точном соответствии с чертежом.

Крышка механизма управления коробки передач

Крышка механизма управления коробки передач, материал алюминиевый сплав. 3D модель выполнена в точном соответствии с чертежом.

Шестерня промежуточного вала коробки передач

Шестерня промежуточного вала коробки передач, материал легированная сталь. 3D модель выполнена в точном соответствии с чертежом. Рабочая поверхность зуба построена в точности по эвольвенте. Подобные 3D модели использовались как для кинематических и динамических расчётов так и для расчётов методом конечных элементов в программе ANSYS.

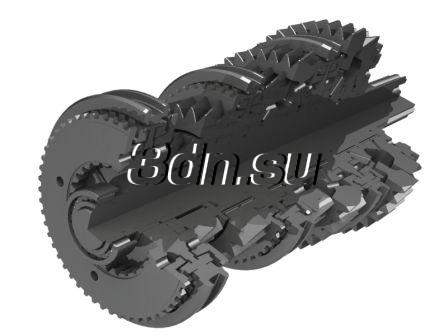

Вторичный вал экспериментальной коробки передач в сборе

Вторичный вал экспериментальной коробки передач в сборе в разрезе. 3D сборка состоит из 3D деталей и выполнена в точном соответствии со спецификацией сборочного чертежа.

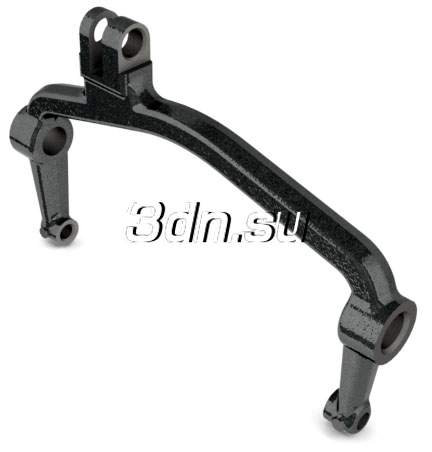

Вилка экспериментальной коробки передач

Вилка экспериментальной коробки передач, материал легированная сталь (поковка). 3D модель выполнена в точном соответствии с чертежом.

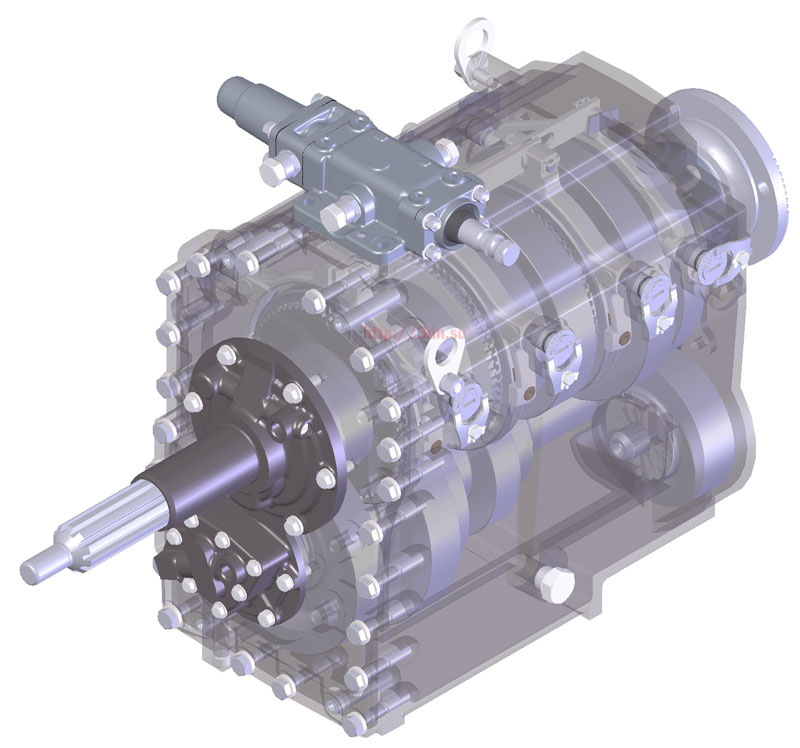

Общая компоновка коробки передач

Общая компоновка коробки передач 3D сборка. Экспериментальная 6 ступенчатая коробка передач рассчитанная на входной крутящий момент до 1400 Нм. При компоновке были частично использованы детали и узлы серийно выпускаемых коробок передач.

Чертежи и спецификации

Примеры чертежей.

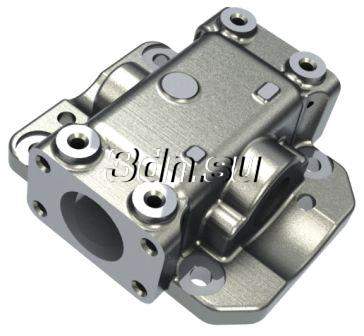

Корпус датчика парковки

Корпус датчика парковки (сборка). Изначально корпус был спроектирован под алюминиевое литьё, но в последствии, исходя из экономических соображений, он был адаптирован под производство из листового металла.

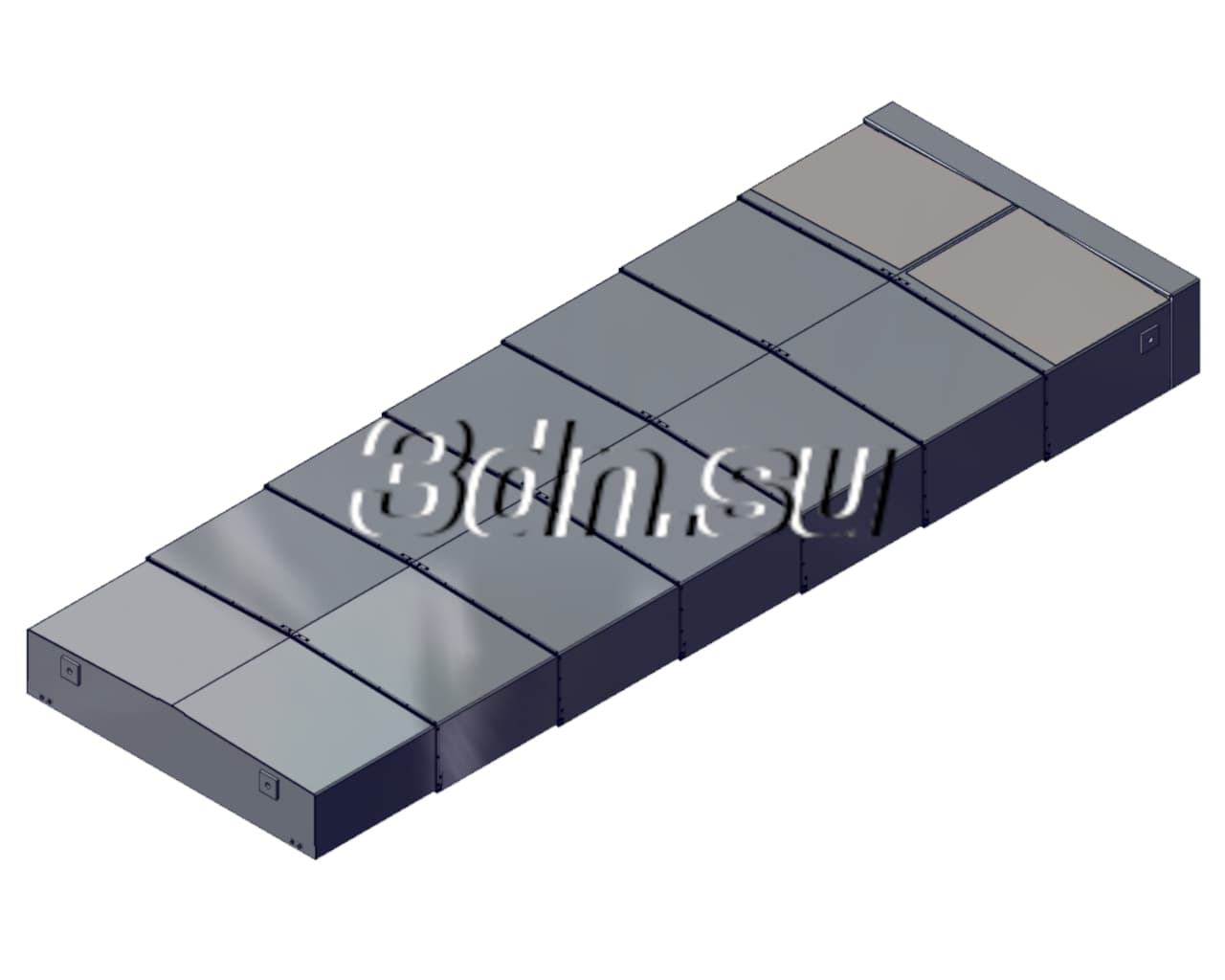

Телескопическая защита направляющих станка

Телескопическая защита направляющих станка (сборка).

Технологическое оборудование

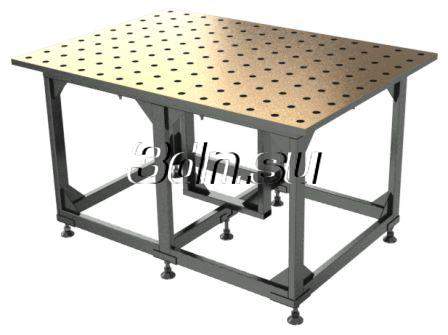

Сварочный стол

Сварочный стол, дырочный размерность 100х1000 д28, для 3D фиксации свариваемых деталей. Выполнен из стандартного металлопроката, вес 305 кг.

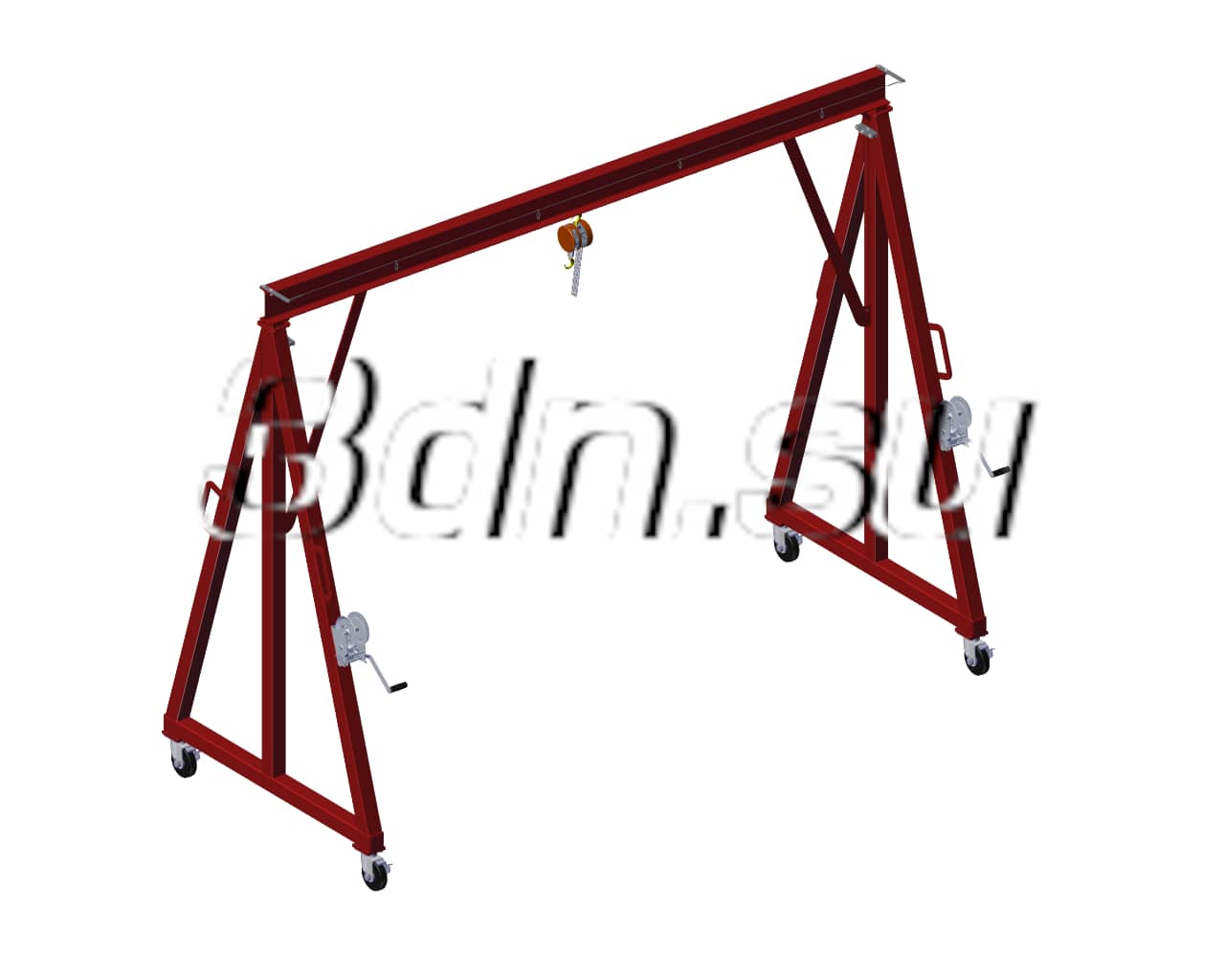

Мобильное подъёмное устройство

Мобильное подъёмное устройство для перемещения грузов массой до 1000 килограмм, с электроталью.

Оборудование гофропроизводства

Станок плоско-просечной

Станок плоско-просечной для прокатки штанцформ через блок валов (опорного и бандажного), для высечки упаковки из трёх- или пятислойного гофрокартона, с автоматической и ручной подачей штанцформ.

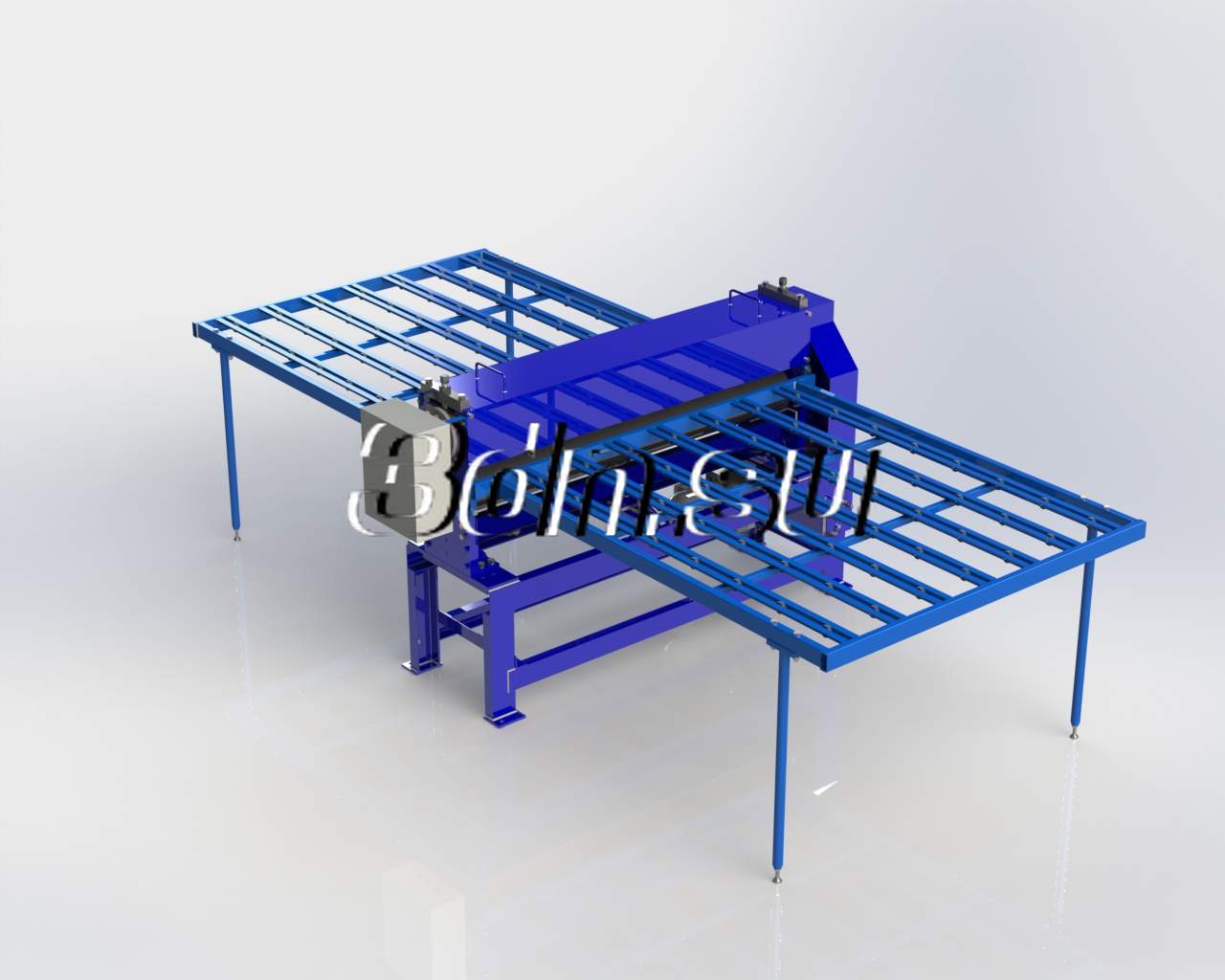

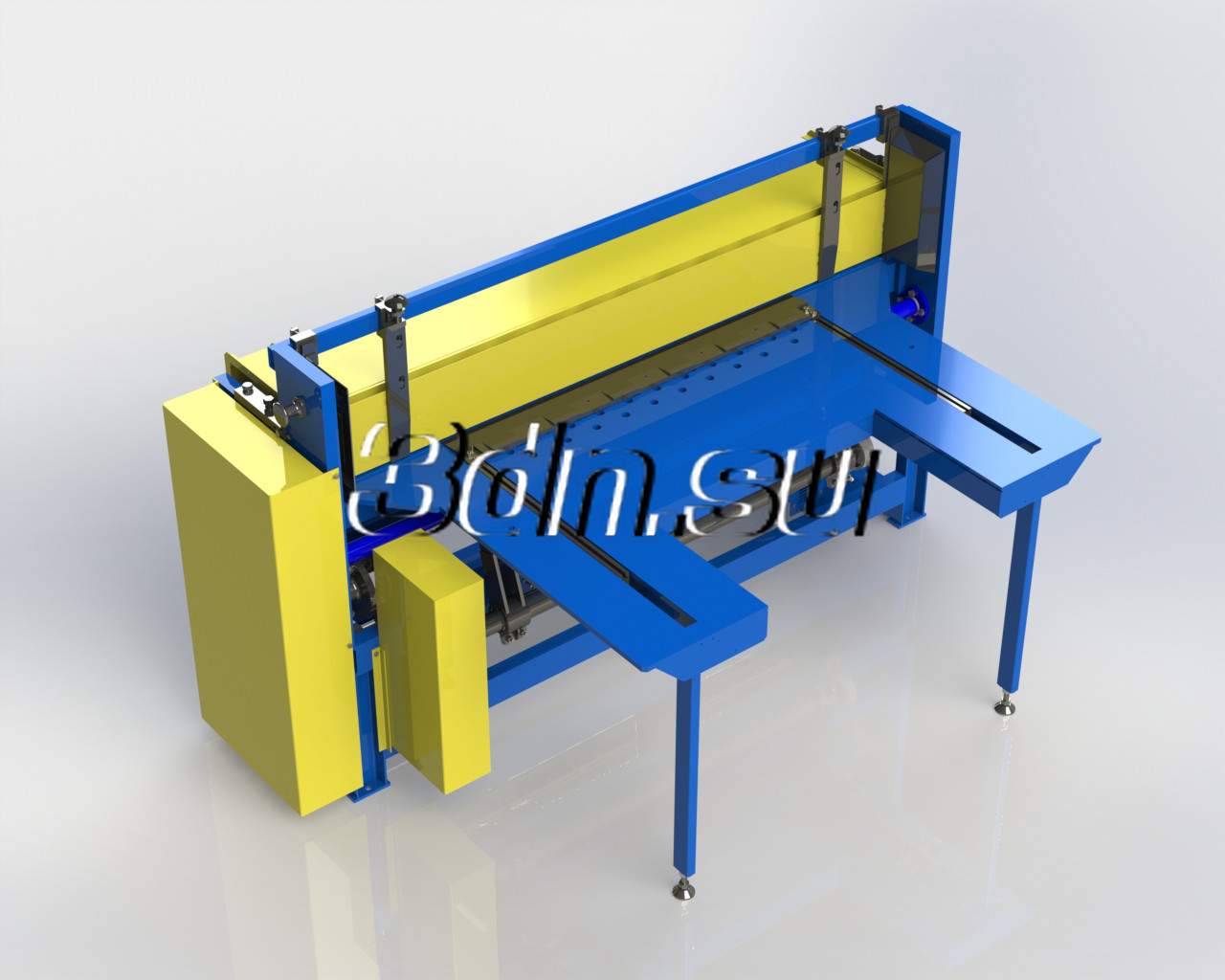

Станок просечно-резательный

Станок просечно-резательный, для высечки перегородок и полос из трёх- или пятислойного гофрокартона, с автоматической и ручной подачей из пачки.

Навесное оборудование для коммунальной техники

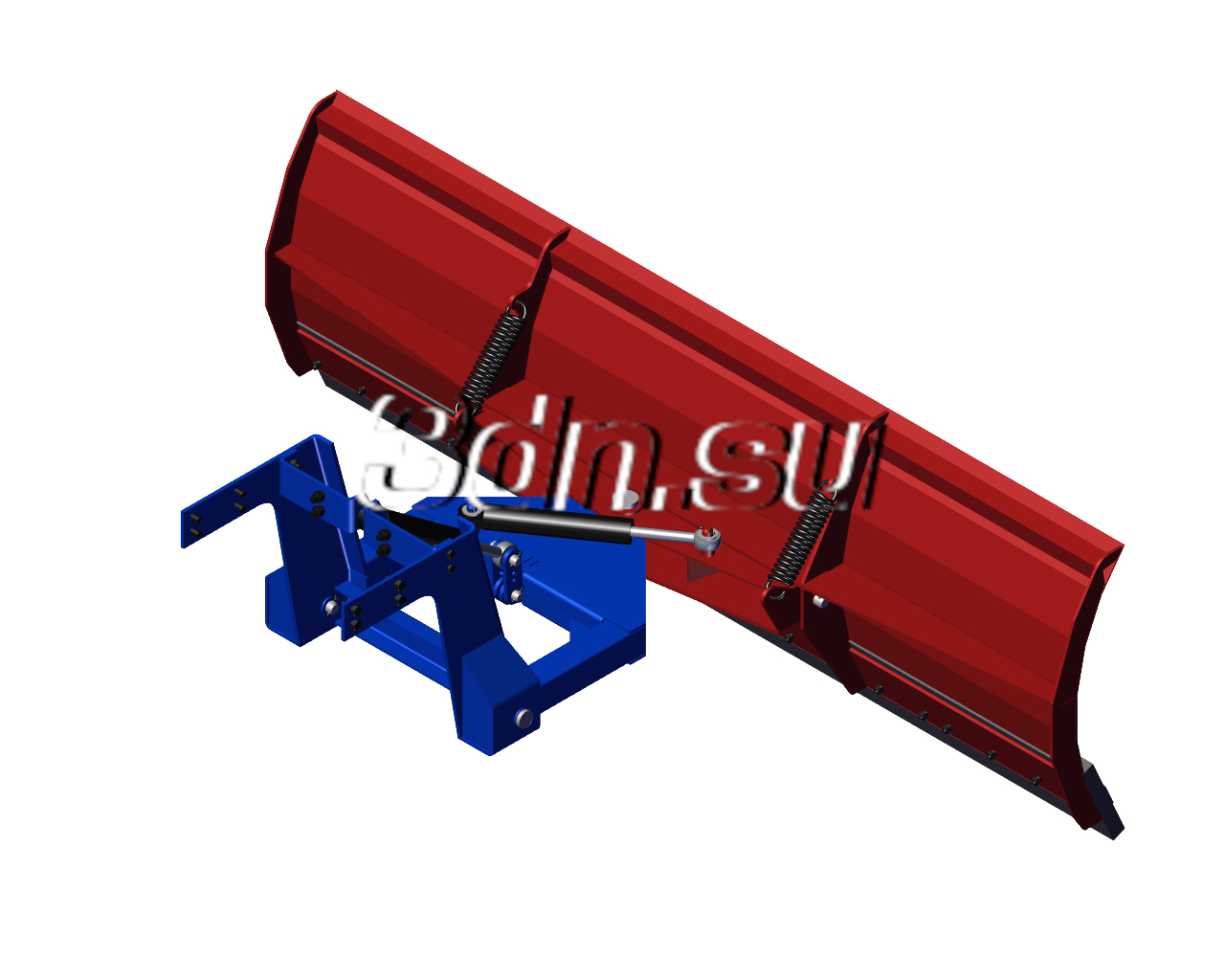

Поворотно-опрокидывающийся отвал для трактора

Отвал для трактора семейства МТЗ 80 и его модификаций, для уборки снега в зимний период.

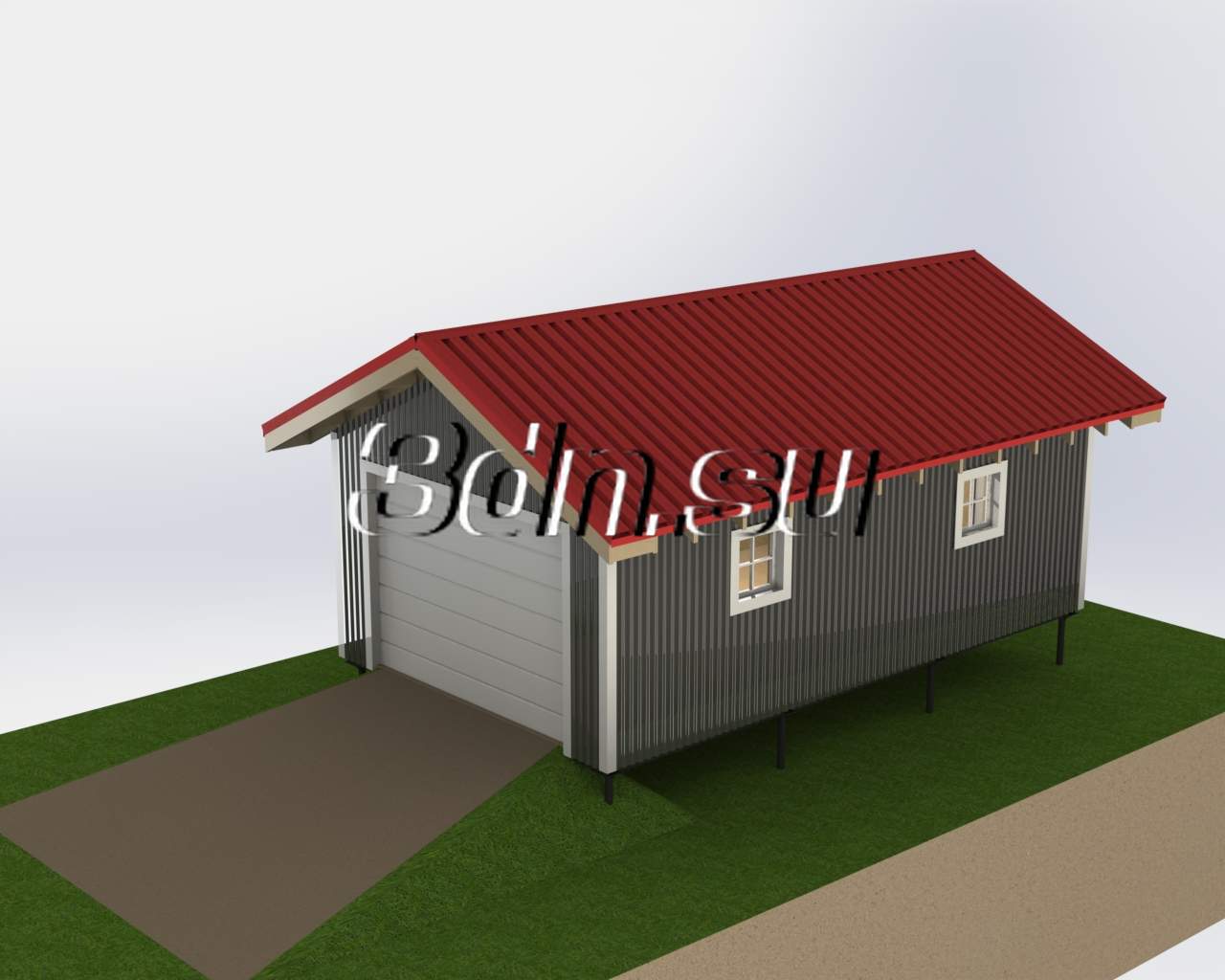

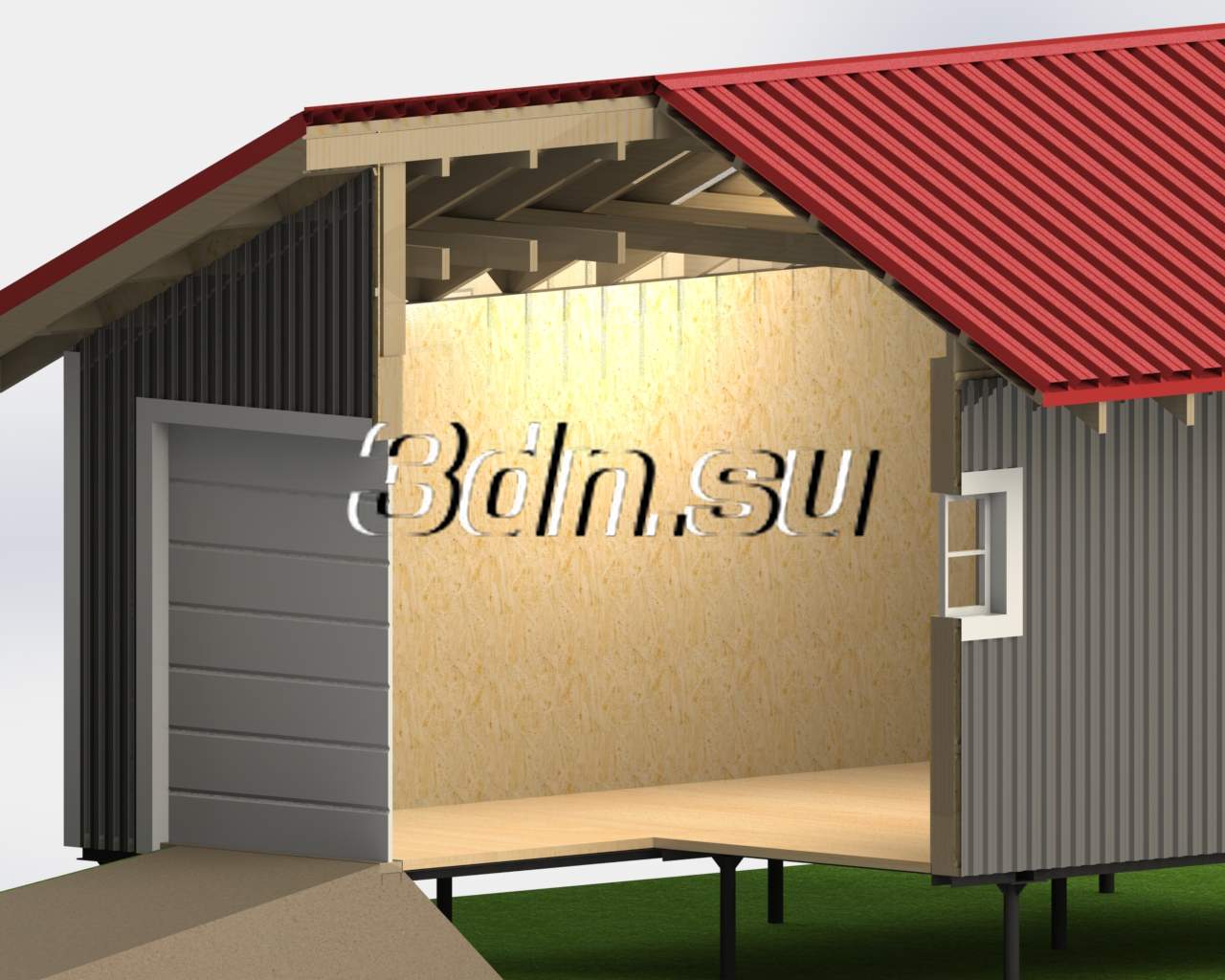

Проект гаража выполненного по каркасной технологии

Внутренняя площадь 26 м². В проекте использованы самые распространённые строительные материалы.
Деревянный каркас стоит на фундаменте из винтовых свай с рамой обвязки из швеллера №14. Внутренняя отделка выполнена плитами ДВП без утеплителя стен и навесного потолка. Внешне стены обшиты листами ОСБ и профнастилом С21 с полимерным покрытием. Крыша покрыта профнастилом Н60 с полимерным покрытием. Проём ворот 3 х 2 м, окна размером 600 х 600 мм, проём под дверь 2 х 0,9 м.

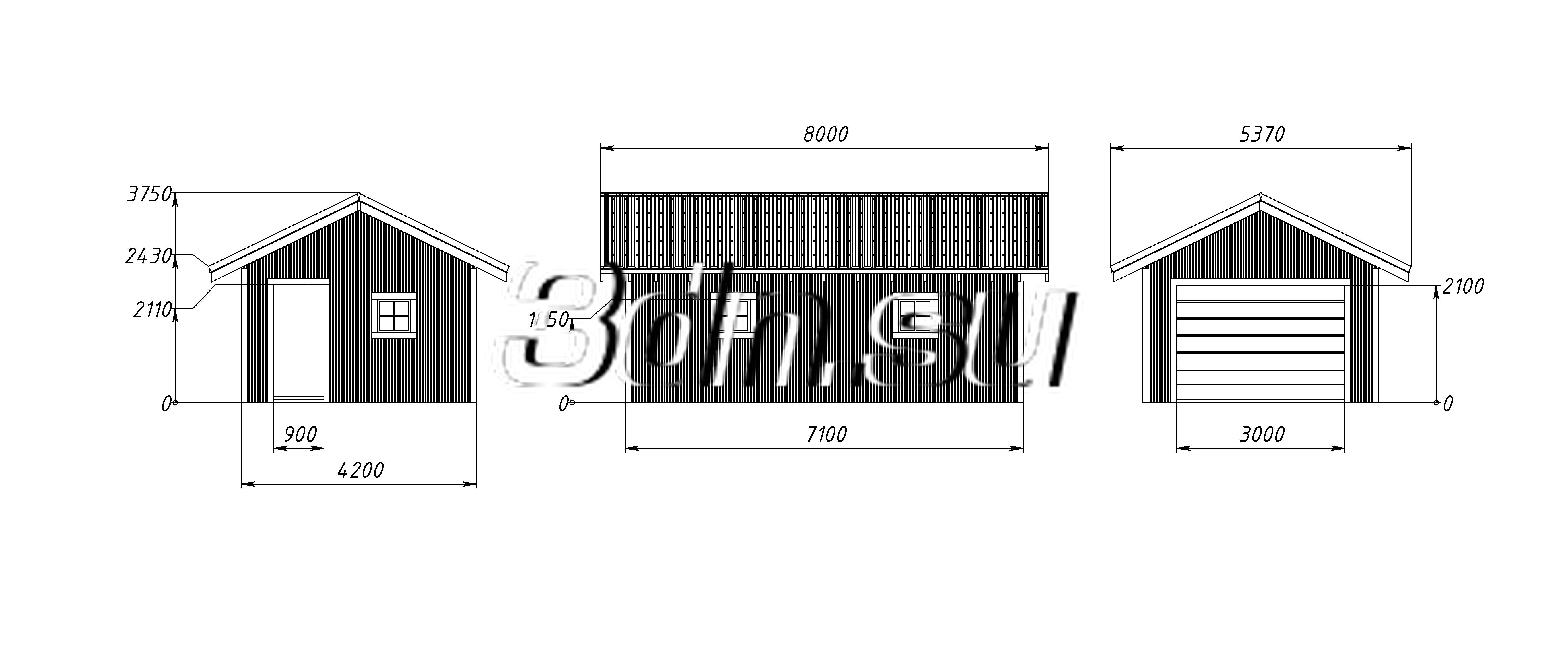

Эскиз с размерами гаража.

Основные этапы постройки гаража по каркасной технологии представлены в анимации

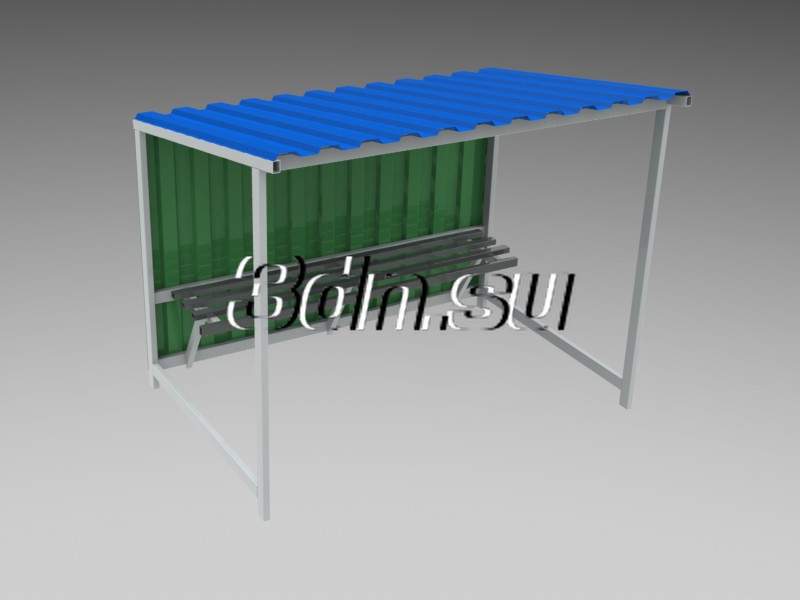

Проект остановки общественного транспорта

Остановка выполнена из самого распространённого металлопроката, прямоугольных труб (60х30) и профнастила (С21).

Проект площадки для технологического оборудования

Площадка для технологического оборудования из стандартного металлопроката.
